滤筒除尘器喷吹气路和供气管道的设计原理

发布时间:2021-06-08来源:管理员阅读量:1188

  由于气体在流动过程中速度越快,其阻力越大,除此之外,弯道或变径过多也会增加阻力,进而产生大量能耗,因此供气管道是根据滤筒除尘器的工作范围进行设计的,如果选择的供气管道较为细小,达不到供气要求,直接影响的清灰系统的正常运作,导致清灰效果不明显。

  合理设置管路,可以使气流分布均匀,减低滤袋冲击压力,提高滤筒除尘器的运作效率,为减少压力对滤袋造成的的损害,对喷吹管上的孔径采取渐缩设计,顺着气流方向孔径逐渐减小,把压缩气体平均分布到每个喷吹孔上,保证清灰压缩气垂直喷射进滤袋中 心,排除气流喷射偏心问题。

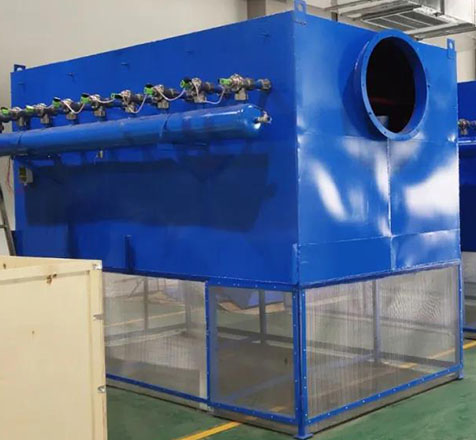

滤筒除尘器


  管道的设计尽量减少不必要的弯头、变径,减小阻力,缩小了压力损耗。喷嘴短管起到引流作用,能够大大降低了喷吹孔对瞬间喷射气流所形成的阻力,同时也能增强脉冲阀的清灰功能。如果需要用有限的压缩气量在滤袋中产生强大的清灰压力,可以选择文丘里管,安装在滤筒除尘器的花板之上,确保整条滤袋长度得到有 效清灰。

  一般中小型滤筒除尘器选择的供气管道直径不小于DN50,大型滤筒除尘器选择的供气管道直径不小于DN80,这样才能达到清灰效果。
